Telhado Oases Biosolar: Incrível solução 4 em 1 para telhados sustentáveis

Outro nível em projeto com o telhado Oasis Biosolar: energia solar, sustentabilidade e biodiversidade no design urbano

A solução Oasis Biosolar representa um avanço significativo para a integração de tecnologias sustentáveis na arquitetura urbana, oferecendo uma resposta eficaz aos desafios das cidades sustentáveis e às novas exigências da legislação sobre energia solar, gestão de águas pluviais e biodiversidade.

Com uma implementação simples e sem a necessidade de perfurar ou colar sobre a membrana impermeabilizante, esta solução está pronta para ser implantada em uma ampla gama de projetos, marcando o início de uma nova era na construção sustentável.

Um consórcio francês desenvolveu uma solução de telhado que integra geração solar, armazenamento de energia, manejo de águas pluviais e proteção da vegetação.

Desenvolvimento da Solução

Após uma década de pesquisa e desenvolvimento, Le Prieuré e IRFTS, um fornecedor francês de sistemas de montagem fotovoltaicos, introduziram no mercado a solução Oasis Biosolar.

Este telhado hidroativo, certificado segundo o padrão Enquête Technique Nouvelle (ETN) por Alpes Contrôles e Sud-Est Prévention, é um sistema inovador que não só maneja eficazmente a água da chuva, mas também incorpora um espaço protegido para a vegetação sob os módulos fotovoltaicos.

Inovação e Desempenho

A chave desta solução está em sua capacidade de aumentar a geração de energia solar em mais de 10% graças à vegetação situada sob os painéis. Essa vegetação utiliza a evapotranspiração para esfriar os painéis, melhorando assim seu desempenho em condições de calor elevado. Oasis Biosolar integra o sistema patenteado de manejo de águas pluviais da Oasis, armazenando o excesso de água da chuva e utilizando mechas capilares para regar as plantas.

Além disso, a IRFTS projetou um sistema de trilhos e suportes para a instalação de diversos painéis fotovoltaicos diretamente sobre contêineres “hydrostock”.

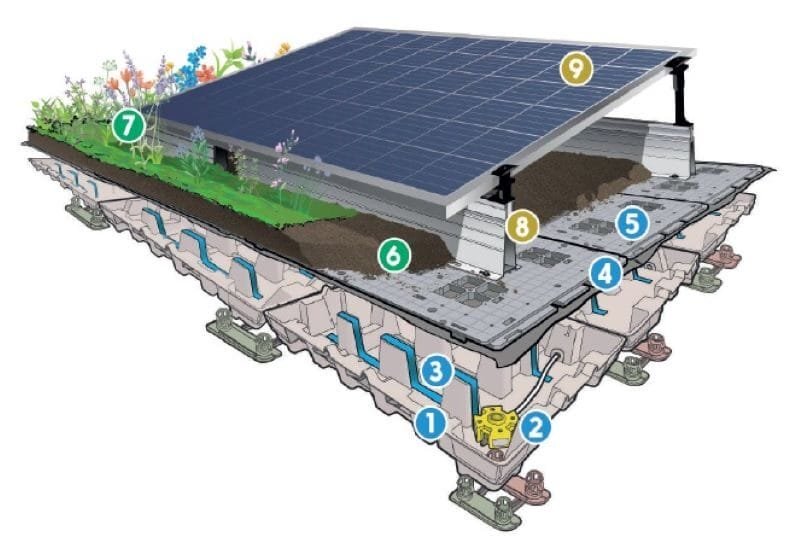

Funcionamento do sistema de energia solar e de outras tecnologias integradas

1. Bacs + Hydrostock™: Estes contêineres são colocados diretamente sobre a membrana impermeabilizante do telhado e se conectam entre si, permitindo a passagem da água. Armazenando até 52 litros de água por metro quadrado, criam uma camada aquífera artificial sob o telhado que serve como reserva de água para a vegetação.
2. Regulador + Flow Control: Esta inovação patenteada regula o fluxo de água da chuva coletada, assegurando uma distribuição uniforme através de uma dupla filtração. Opera com um microfluxo constante e evita obstruções, garantindo que a água esteja disponível para as plantas de maneira eficiente.
3. Irig’Up: Permitem que a água armazenada nos bacs Hydrostock ascenda por capilaridade até o substrato e as plantas, facilitando uma sub-irrigação natural que mantém a vegetação hidratada sem intervenção manual.
4. Nappe de Distribuição de Água: Situada entre as mechas Irig’Up e o substrato, esta camada assegura a distribuição uniforme da água, permitindo sua difusão homogênea através de todo o complexo de vegetação.
5. Placa “Modulo”: Colocada sobre os bacs Hydrostock, esta placa suporta as cargas e esforços significativos, servindo de base para os trilhos e os suportes dos painéis fotovoltaicos, assim como para o substrato de vegetação. Conta com aberturas desenhadas para o drenagem e a capilaridade da água.
6. O Substrato: Especialmente desenvolvido para promover o crescimento das plantas, o substrato facilita a evaporação da água armazenada, contribuindo para o resfriamento dos painéis fotovoltaicos situados acima.
7. Vegetação: A seleção de plantas se adapta aos requisitos específicos de cada projeto, priorizando espécies de baixa manutenção que se beneficiam da sombra dos painéis, contribuindo para a biodiversidade e a eficiência do sistema.
8. Fijaciones (Rail + Pies): Os trilhos de alumínio e os suportes ajustáveis permitem uma instalação precisa e segura dos painéis fotovoltaicos, sem afetar a membrana impermeabilizante do telhado.
9. Paneles Fotovoltaicos: Compatíveis com a maioria dos painéis do mercado, o sistema de fixação facilita uma instalação otimizada para maximizar a produção elétrica ao longo do dia.

Características técnicas

O sistema Oasis Biosolar incorpora várias características técnicas destacadas, desenhadas para otimizar a geração de energia solar, a gestão da água da chuva, e promover a biodiversidade em telhados. A seguir, são descritas as principais características técnicas do sistema:

• Bac Hydrostock: Contêiner para a reserva de água. Dimensões de 600 x 400 x 80 mm, fabricado em PE-PP 100% reciclado, com uma capacidade de contenção de 52 L/m².
• Conectores: Facilitam a interconexão e a passagem da água entre bacs. Fabricados em PE-PP 100% reciclado, asseguram um alinhamento perfeito dos bacs.
• Mecha Irig’Up: Mecha que permite a ascensão da água por capilaridade desde o bac Hydrostock até a vegetação. Compuesta de tecido Polyester/Polyamide com propriedades hidrófilas.

• Nappe de Répartition d’Eau: Facilita a difusão da água desde as mechas até o substrato e as plantas. Feita de fibra 100% poliéster, não tecida, termofixada e termoformada, com um peso de 100 g/m².
• Placa Modulo: Placa de suporte colocada sobre o bac Hydrostock, projetada para o drenagem e a remontada capilar da água. Fabricada em PP, mede 600 x 400 x 15 mm, e resiste uma compressão de 2,5 Toneladas sem deformar-se.
• Substrato IR FLORE: Substrato especialmente formulado por Le Prieuré para atender às necessidades das plantas em telhados. Oferece permeabilidade e aeração ótimas para o crescimento das raízes; peso seco mínimo de 600 a 950 kg/m³ e peso máximo saturado de água de 1,1 a 1,4 kg/m³.

• Rieles de aluminio: Trilhos de alumínio para a fixação dos painéis fotovoltaicos. Disponíveis em comprimentos de 400 ou 800 mm, e alturas de 42 ou 140 mm segundo a espessura do isolamento; são fixados à placa Modulo mediante parafusos de aço inoxidável.
• Pies: Suportes ajustáveis que deslizam dentro dos trilhos para a instalação dos painéis. Alturas de 125 mm para pequenos ajustes e de 250 mm para ajustes maiores, permitindo instalações planas ou inclinadas até 10°. Incluem um sistema para a aterramento dos painéis.

Compatibilidade e Facilidade de Instalação:
A solução Oasis Biosolar é compatível com a maioria dos painéis fotovoltaicos no mercado, permitindo uma instalação flexível e otimizada para diferentes configurações de telhados.

Benefícios Ambientais e Eficiência Energética:
Melhora o desempenho dos painéis fotovoltaicos durante períodos de alta temperatura mediante a evaporação da água, contribuindo para uma maior produção de energia.
Promove a biodiversidade e ajuda na gestão sustentável da água da chuva, movendo-se em direção a um modelo de “zero descargas”.

Fonte: oasisbiosolar.fr
